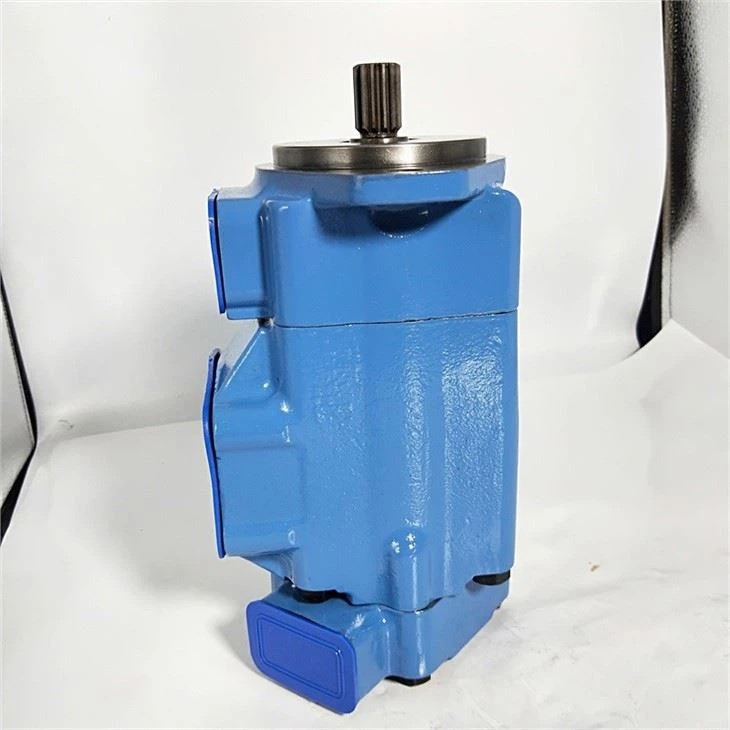

EATON VICKERS V series ปั๊มดูเพล็กซ์ 2520V 2525V 3520V 3525V 4520V 4525V 4535V

หน่วยส่วนใหญ่ประกอบด้วยตัวเครื่อง ฝาครอบ คาร์ทริดจ์ไดรฟ์และเพลา การเคลื่อนที่แบบหมุนได้รับการพัฒนาในคาร์ทริดจ์ ซึ่งส่วนใหญ่ประกอบด้วยวงแหวน โรเตอร์ ใบพัดสิบอัน และแผ่นแรงดันสองแผ่น โรเตอร์มีลักษณะเป็นเส้นโค้งและเข้าคู่กับเพลาขาออก ซึ่งรองรับโดยตลับลูกปืนในตัวเครื่องและตลับลูกปืนบูชในแผ่นดันฝาครอบ ใบพัดเลื่อนอย่างรุนแรงในช่องโรเตอร์และไปตามโครงลูกเบี้ยววงรีของวงแหวนเมื่อโรเตอร์หมุน ใบพัดเหล่านี้ถูกยึดไว้กับวงแหวนโดยการรวมกันของสปริงและแรงเหวี่ยง พอร์ตเชื่อมต่ออยู่ในตัวเครื่องและฝาปิด ทิศทางการหมุนของเพลาถูกควบคุมโดยทิศทางการไหลของของไหลผ่านพอร์ตเหล่านี้ ความดันถูกปิดผนึกจากพอร์ตหนึ่งไปยังอีกพอร์ตหนึ่งโดยแหวนซีลเทฟล่อนในตัวเครื่องบริเวณขอบของวงแหวน มีการระบายน้ำผ่านการเชื่อมต่อภายนอกในฝาครอบ คาร์ทริดจ์ถูกยึดเข้าด้วยกันและสามารถซ่อมแซมเป็นชุดประกอบที่สมบูรณ์ได้ หมุดระบุตำแหน่งจะวางตำแหน่งวงแหวนตามแผ่นแรงดัน และในลักษณะเดียวกัน หมุดบิดสองตัวจะวางตำแหน่งคาร์ทริดจ์ในฝาครอบ สามารถประกอบฝาครอบได้สี่ตำแหน่งตามลำตัว การเปลี่ยนตำแหน่งพอร์ตทำได้โดยการหมุนฝาครอบและคาร์ทริดจ์
