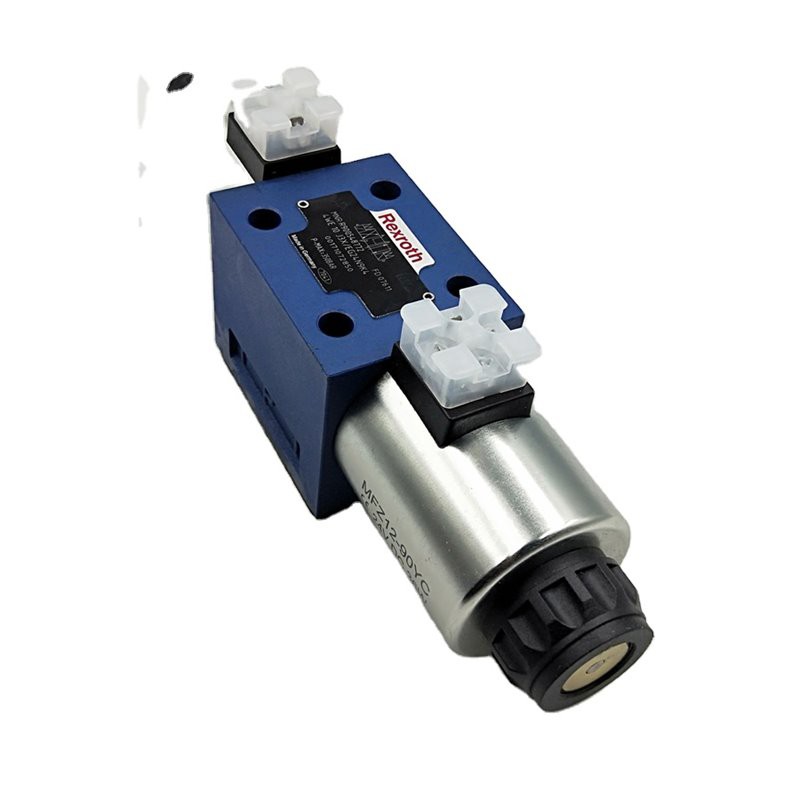

Rexroth 4WE6 Series 4WE6A 4WE6B 4WE6C 4WE6D 4WE6E 4WE6F 4WE6J โซลินอยด์วาล์วไฮดรอลิก 4WE6H 4WE6G 4WE6L 4WE6M 4WE6P 4WE6Q

สปูลวาล์วควบคุมทิศทางโดยตรงพร้อมการสั่งงานโซลินอยด์ในการออกแบบที่มีประสิทธิภาพสูง– รูปแบบการพอร์ตตามมาตรฐาน DIN 24340 รูปแบบ A – รูปแบบการพอร์ตตามมาตรฐาน ISO 4401-03-02-05 และ NFPA T3.5.1 R2-2002 D03– แผ่นย่อยดูแผ่นข้อมูล RE 45052– โซลินอยด์แรงดัน DC หรือ AC แบบพินเปียกพร้อมคอยล์แบบถอดได้– ขดลวดโซลินอยด์หมุนได้ 90 องศา – สามารถเปลี่ยนคอยล์ได้โดยไม่ต้องเปิดช่องแรงดันแน่น– การเชื่อมต่อไฟฟ้าเป็นการเชื่อมต่อเดี่ยวหรือส่วนกลาง (สำหรับการเชื่อมต่อไฟฟ้าเพิ่มเติม ดู RE 08010)– การแทนที่ด้วยตนเอง ทางเลือก– เพื่อการสลับตัวแปรอย่างราบรื่น โปรดดู RE 23183– สวิตช์ตำแหน่งแบบเหนี่ยวนำและเซนเซอร์จับระยะใกล้ (แบบไม่สัมผัส) ดู RE 24830– เอกสารประกอบเพิ่มเติม:• "ข้อมูลผลิตภัณฑ์ทั่วไปเกี่ยวกับผลิตภัณฑ์ไฮดรอลิก"RE 07008• "การติดตั้ง การว่าจ้างและการบำรุงรักษาวาล์วอุตสาหกรรม" RE 07300

1) สำหรับการเชื่อมต่อกับแหล่งจ่ายไฟหลักแรงดันไฟ AC ต้องใช้โซลินอยด์แรงดันไฟ DC ซึ่งควบคุมผ่านวงจรเรียงกระแส (ดูตารางด้านล่าง) ในกรณีของการเชื่อมต่อแบบแยกส่วน สามารถใช้ตัวเชื่อมต่อการผสมพันธุ์ขนาดใหญ่ที่มีวงจรเรียงกระแสในตัวได้ (สั่งซื้อแยกต่างหาก) 2) การค้นหาพิน ISO 8752-3x8-St, หมายเลขวัสดุ R900005694 (สั่งซื้อแยกต่างหาก) แรงดันไฟฟ้ากระแสสลับหลัก (ค่าความคลาดเคลื่อนที่ยอมรับได้ ± 10 เปอร์เซ็นต์ ) แรงดันไฟฟ้าปกติของโซลินอยด์ DC เมื่อทำงานด้วยแรงดันไฟฟ้ากระแสสลับ รหัสการสั่งซื้อ 110 V - 50/60 Hz 96 VG96 230 V {{11 }}/60 Hz 205 VG205 3) ขั้วต่อเข้าคู่ ลำดับแยกต่างหาก ดูหน้า 16 และ RE 08006 4) เฉพาะรุ่น "G24" ดู RE 08010 5) ขั้วต่อเข้าคู่ คำสั่งแยก หมายเลขวัสดุ . R900005538
